Урок 4. Приемник GPS и OziExplorer.

Урок 4.

Приемник GPS и OziExplorer.

Начало положено, карта открывается, точки ставятся. Пора «на природу». Но прежде чем рвануть в пампасы, надо «подружить» ОЗИк с приемником ГПС. ОЗИк работает с СОМ-портами - с физическими (были даже такие антенки, кто постарше – помнит), и с виртуальными.
Тут возможны варианты:
1. Приемник интегрирован в ноутбук-планшет. В таком случае надо найти СОМ-порт, на котором сидит приемник.
2. Приемник будет связываться с ноутом через блютус. Подключаем приемник и определяем СОМ-порт, на который он сел.
3. Приемник - «ГПС-мышь» и будет воткнут в ЮСБ. В этом случае надо установить драйвер – в большинстве случаев это PL2303_USB_Driver . Этот драйвер создает виртуальный СОМ-порт, на который и направляется сигнал с приемника.
В любом случае – драйвер на оборудование должен быть установлен. Без этого чуда не свершится, компьютер не Кашпировский, сам за вас оборудование не установит и драйвера не поставит.
Драйвера стоят, приемник работает. У всех по разному, но обычно, есть светодиодики, они начинают мигать-моргать, можно почитать в инструкции.
Главная проблема - определить номер СОМ-порта, скорость передачи и прописать всё это в ОЗИке.
Есть несколько способов - залезаем в Диспетчер устройств, и смотрим вкладку СОМ-порты, находим нужный СОМ-порт методом тыка – перебираем все цифирки от 1 до упора и скорость обмена тоже перебираем ( обычно 4800 или 9600). Или ищем на каком сидит PL2303- будет написано что-то типа Prolific USB-serial…..- это именно оно. А бывает сразу прописан GPS-resiver.
А лучше иметь программку GpsPortChecker. Скачиваем

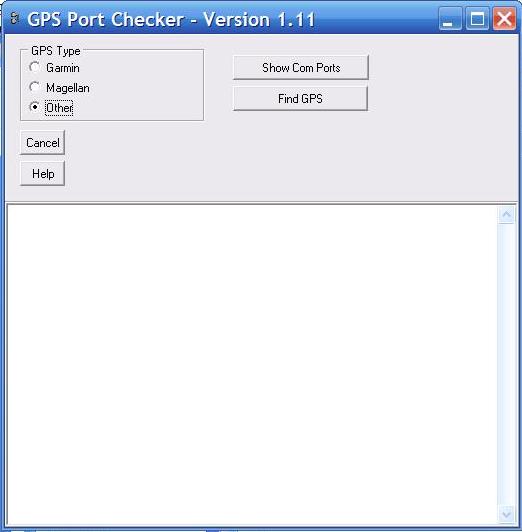

Устанавливать не надо, просто распаковываем в удобное место. Запускаем. Ставим галочку «Other» - имеется ввиду «Искать все»

Жмем кнопку и прога опрашивает все найденные СОМ-порты в поиске NMEA протокола, который и выдает ГПС-приемник.

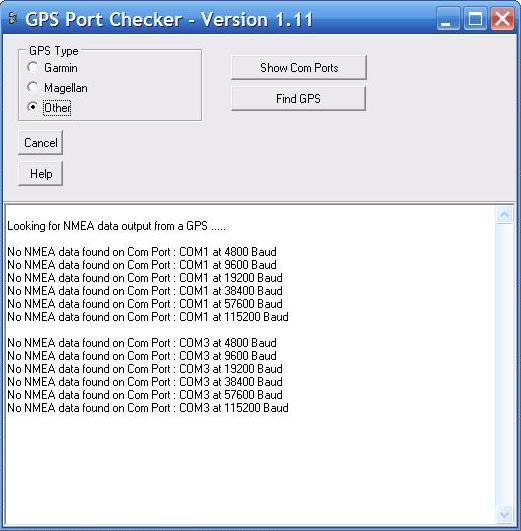

В результате прога или не находит искомое:

Значит всё плохо – приемник не исправен, или драйвера не установлены или ещё чего приключилось. Но сигнала нет, дальнейшая навигация не возможна. Разбирайтесь, где накосячили.

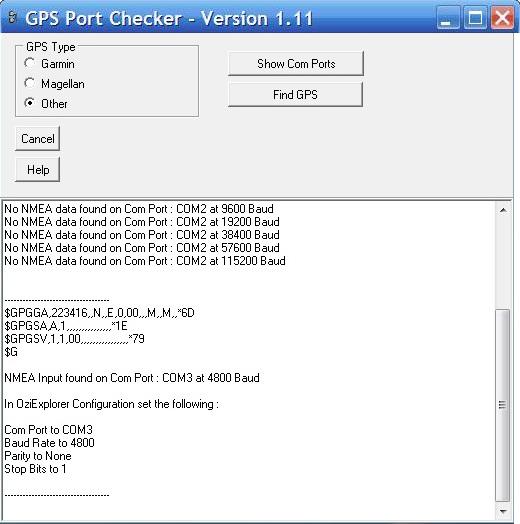

Или результат положительный, как на картинке ниже :

Сигнал найден, и прога написала что прописать в ОЗИке.
Прописываем:

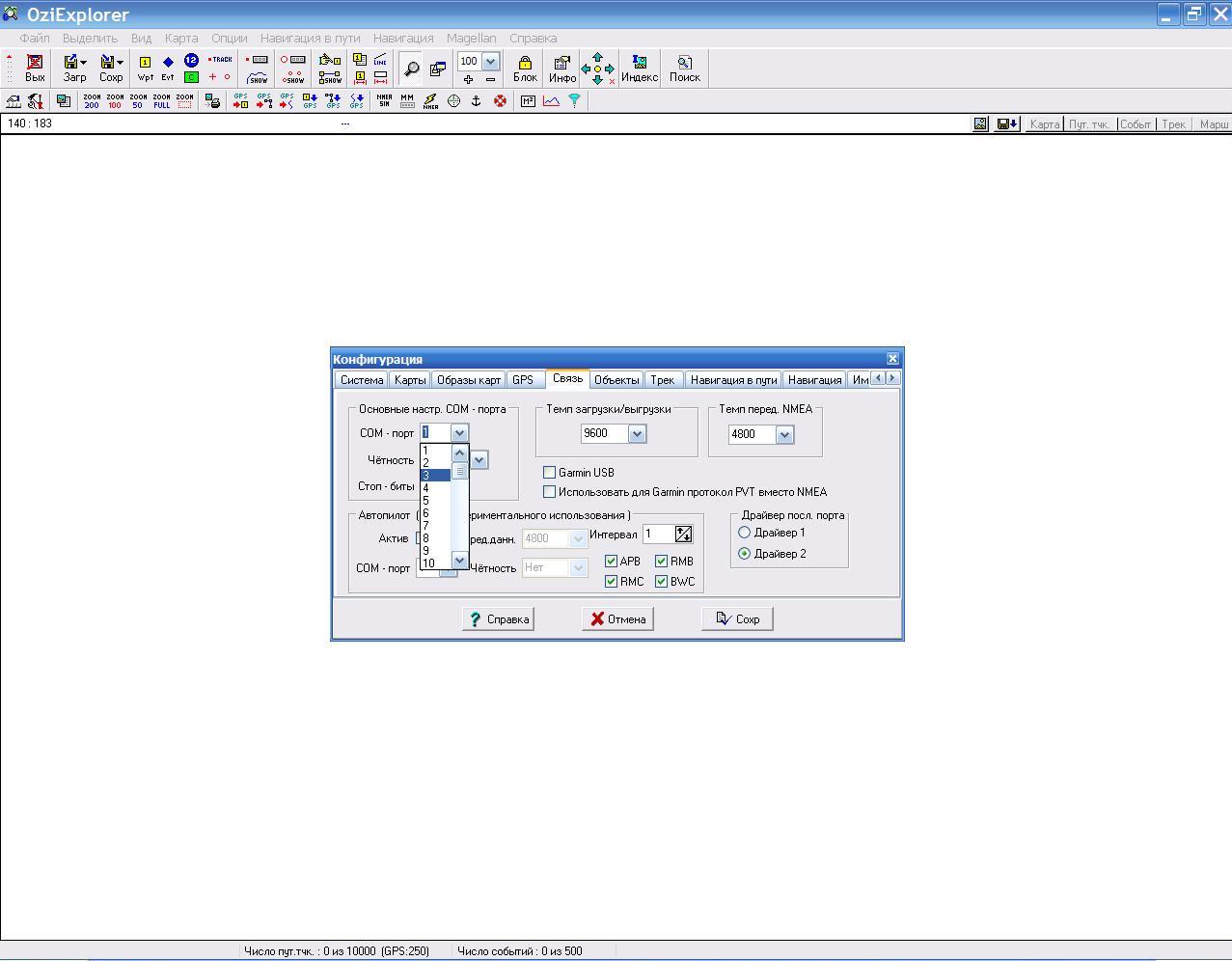

Файл-Конфигурация-Связь. И там прописываем как надо.

Чтобы увеличить (уменьшить) фото кликни на него.

Если в ОЗИк не лазили, то надо прописать только СОМ-порт. Но обычно «настройщики-экпериментаторы» меняют там всё что можно и нельзя. Тогда прописываем всё из подсказки программки.
Ну, всё прописали, настроили, теперь на улицу, на открытый воздух. Спутники на небе, а не вокруг люстры по квартире летают.
И вот увидев над собой голубое небо (или с тучками, или со звездами, но небо должно быть обязательно) подключаем связь с приемником.

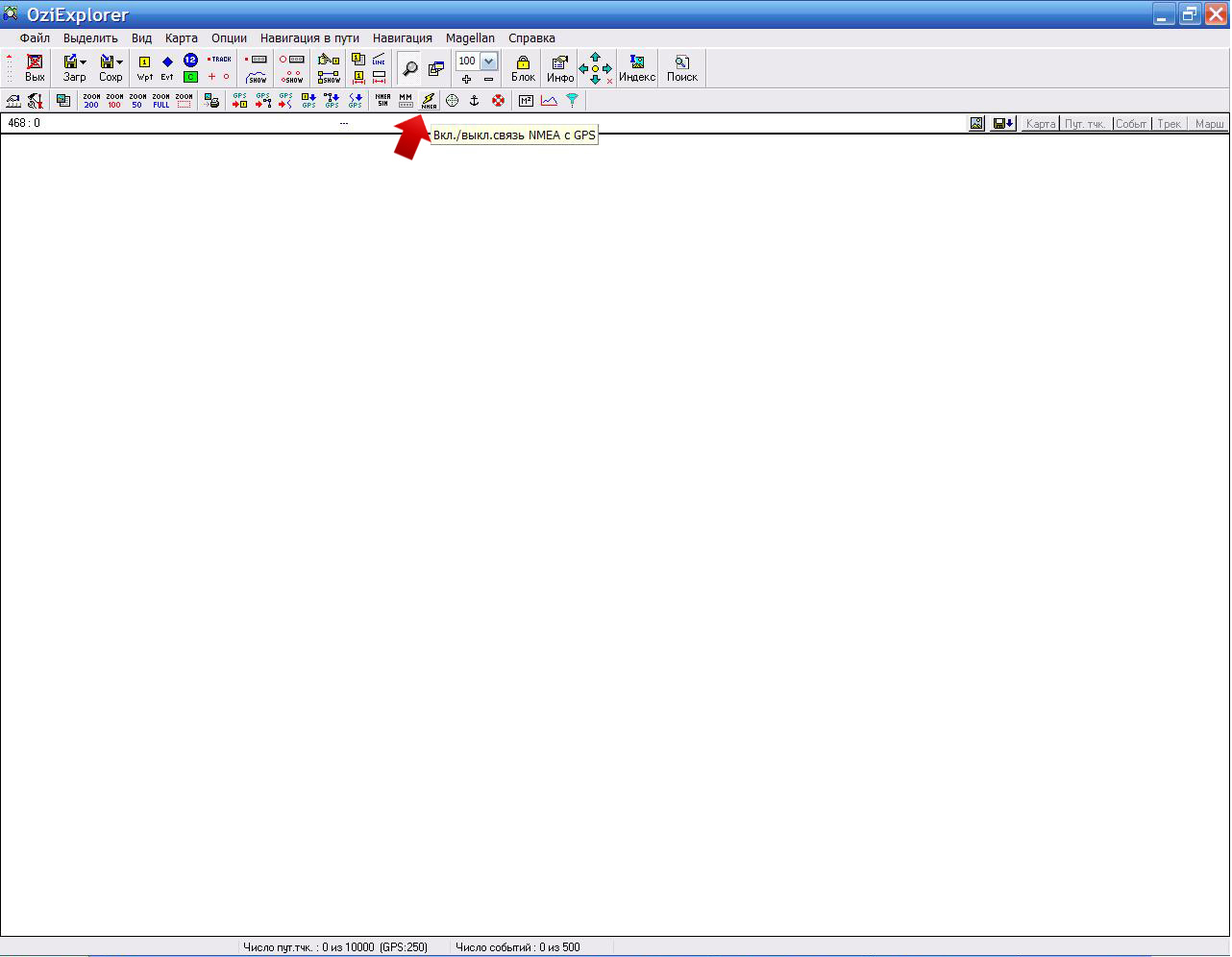

Нажимаем кнопочку с «Молнией» :

Если эта панель скрыта для расширения карты, то Навигация в пути - Запустить связь с GPS:

Для самых «продвинутых» - “Ctrl+S” .
Должно произойти следующее: внизу слева появится надпись «Навигация включена» и замигают две «лампочки»- сначала синяя и красная (спутники пока не наловлены и ОЗИк еще не знает ваше местоположение), а потом синяя и зеленая – вот это то, что нужно: спутники пойманы, координаты установлены.
И если в папке C:\OziExplorer\Maps есть подходящая карта, ОЗИк ее сам откроет. И укажет ваше положение красным указателем-стрелкой.

Если что-то не получилось- возвращаемся к началу Урока 4 и делаем всё заново.
Помните про карту мира и обзорную карту России? Вот если они есть, то вы увидите свое положение на них – значит связь GPS-приемник-ноут-ОЗИк работает. Если вы видите красную стрелку на белом пустом листе, не пугайтесь, всё работает, ничего не сломалось – просто у вас нет карты для этой местности.
Надеюсь всё заработало, спутники поймались, карты открылись, можно ехать на встречу приключениям (это для путешественников) или за призами ( это соревновальщикам).
Необходимый минимум рассказал, можно еще много чего понаписать.
А может уже лишним будет? Жду ваших предложений и пожеланий в группе внедорожная навигация navigatorvnedorog.ru в контакте.
